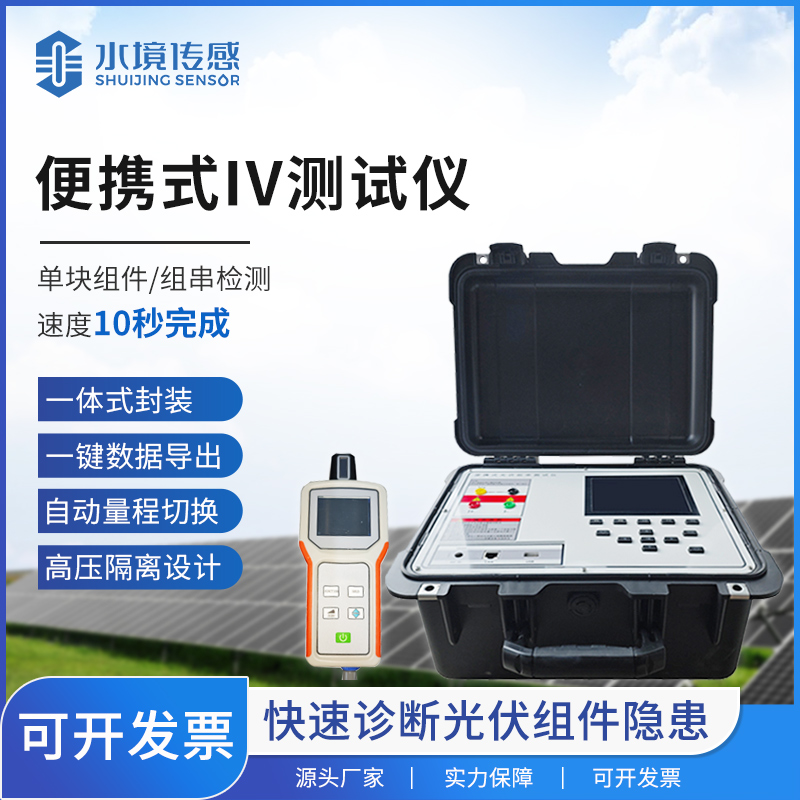

便攜式IV測試儀是一種用于快速檢測光伏組件性能的設備，能夠測量光伏組件的電流、電壓，并生成I-V曲線和P-V曲線，從而評估組件的性能和可靠性?！維J-IV2】【便攜式IV測試儀生產廠家，環境監測設備供應商，選山東水境，品質有保障！】

一、功能

1. 核心參數測量：可精準測量光伏組件的開路電壓、短路電流、最大功率、最大工作電壓和電流等核心參數。

2. 環境參數測量：配備高精度輻照計與溫度傳感器，可測量太陽電池組件表面的輻照度和背面溫度。

3. 數據轉換與分析：能夠將即時測量數據轉換為標準測試條件（STC）下的數據，并通過設備自帶的分析軟件進行詳細分析。

4. 數據存儲與導出：測試波形數據及測試條件可存入本機內存，也可通過USB接口導出到U盤，支持存儲空間擴容。

5. 智能報警與保護：設備具備過壓、過流和溫度保護功能，出現異常時自動保護，確保使用安全。

6. 多參數測試：除了基本的IV特性測量外，部分設備還支持電阻率測試、霍爾效應測試、發電量累計測試與光伏電站系統效率值（PR）檢測等功能。

二、技術參數

名稱                                                   內容

測試連接類型                         4 線制連接

電壓測試范圍                         15~1500V

電流測試范圍                         0.5~30A

標稱最大功率測試范圍       50W~30kW

輻照度測試范圍                     0~1400W/m2

接口                                      電源口，網口，USB 口

主機電源                                        12V

環境要求                        工作溫度：-10℃~50℃（電池充電：5℃~40℃）存儲溫度：-20℃~60℃相對濕度：5%~95%，無結露

三、使用方法

1. 使用前準備：

檢查配件是否齊全，包括主機、電源適配器、測試線、鱷魚鉗、MC4轉接線、太陽輻照度計等。

確認內置電池電量充足，不足時可通過電源適配器充電。

通過操作界面設置光伏組件規格參數，包括電壓、電流測試范圍等。

2. 測量操作：

采用4線制連接方式，將測試線連接到測試儀接口，鱷魚鉗夾在光伏組件電極上。

將太陽輻照度計置于合適位置，用于測量輻照度、溫度和角度。

點擊操作界面按鈕啟動測試，單塊組件或組串檢測速度10秒完成，可快速獲取I-V曲線、P-V曲線及相關參數。

3. 數據管理：

測試完成后，數據實時顯示在設備的LED屏幕上。

測試波形數據及測試條件可存入本機內存，也可通過USB接口導出到U盤。

使用文件拷貝功能，可將本機內存儲的數據文件直接拷貝到U盤中。
